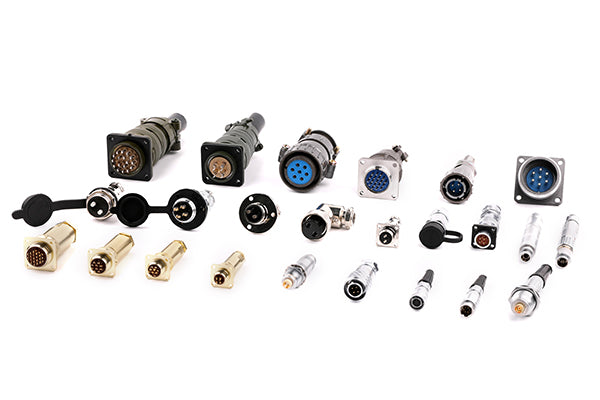

Ronde connector

Een ronde connector is een fundamentele klasse elektrische connectoren die wordt gekenmerkt door zijn cilindrische behuizing en ronde aansluitinterface. Ze zijn primair ontworpen voor betrouwbaarheid en prestaties in veeleisende omgevingen, waardoor ze alomtegenwoordig zijn in talloze sectoren buiten de automobielindustrie, waaronder de lucht- en ruimtevaart, defensie, industriële machines, medische apparatuur en maritieme toepassingen.

Belangrijkste functies en voordelen:

1. Milieubestendigheid: Hun belangrijkste voordeel is hun uitzonderlijke afdichting tegen omgevingsgevaren. Ze staan ​​bekend om hun hoge beschermingsgraad (bijv. IP67, IP68, IP69K) tegen vocht, stof en chemicaliën.

2. Robuustheid: Het ronde ontwerp biedt van nature sterkte en weerstand tegen mechanische belasting, waaronder schokken en trillingen. Het schroefdraadkoppelingsmechanisme is uitzonderlijk veilig en bestand tegen onbedoelde ontkoppeling.

3. EMI/RFI-afscherming: Veel ronde connectoren zijn voorzien van metalen behuizingen die uitstekende afscherming bieden tegen elektromagnetische en radiofrequentie-interferentie (EMI/RFI), waardoor de signaalintegriteit in omgevingen met elektrische ruis wordt beschermd.

4. Hoge dichtheid: Ondanks hun vorm kunnen moderne ronde connectoren een groot aantal contacten (stroom, signaal, data en coax) in een relatief compacte ruimte huisvesten.

5. Betrouwbare koppeling: het schroefdraadkoppelingssysteem zorgt voor een veilige, betrouwbare verbinding die niet losraakt bij trillingen en een consistente koppelingskracht biedt.

Kritische ontwerpkenmerken:

• Behuizing: Meestal gemaakt van metaal (aluminium, roestvrij staal) of robuust kunststof. De behuizing zorgt voor de mechanische structuur, omgevingsbescherming en vaak EMI-afscherming.

• Contacten (pennen en aansluitingen): De geleidende elementen die het elektrische signaal of de stroom geleiden. Ze zijn in concentrische cirkels in de behuizing gerangschikt. De materialen variëren van messing tot fosforbrons, vaak verguld, verzilverd of vertind voor optimale prestaties en corrosiebestendigheid.

• Inzetstuk: Een typisch kunststof onderdeel dat de contacten op hun precieze positie in de behuizing houdt. Het zorgt voor isolatie tussen de contacten.

• Koppelingsmechanisme: Het meest voorkomende type is een schroefdraadkoppelingsring die op de bijbehorende aansluiting wordt geschroefd, wat zorgt voor een veilige en afgedichte verbinding. Andere typen zijn onder andere bajonet (snelkoppeling), push-pull en snap-on.

• Afdichtingssysteem: Maakt gebruik van meerdere O-ringen, doorvoertules en pakkingbusafdichtingen om een ​​goede afdichting te creëren bij de kabelinvoer en tussen de gekoppelde connectorhelften.

• Backshell: Een beschermend accessoire dat aan de achterkant van de connector wordt bevestigd, waar de kabel binnenkomt. Het zorgt voor trekontlasting, beschermt de kabel tegen buigen en kan de afscherming en afdichting tegen omgevingsinvloeden verbeteren.

Veelvoorkomende typen en normen:

Ronde connectoren zijn sterk gestandaardiseerd, waarbij veel typen worden gedefinieerd door internationale en militaire specificaties. Belangrijke voorbeelden zijn:

• MIL-DTL-5015: Een klassieke Amerikaanse militaire standaard voor uiterst betrouwbare, robuuste connectoren.

• MIL-DTL-38999: Een lichtgewicht serie met hoge prestaties en een bajonetsluiting, die veel wordt gebruikt in de lucht- en ruimtevaart en defensie vanwege de extreme dichtheid en betrouwbaarheid.

• EN 3645 (DIN): Een Europese norm die veel wordt gebruikt in de lucht- en ruimtevaart en de spoorwegen.

• IEC 61076-2: Een internationale norm voor verschillende families van circulaire connectoren.

• M-serie (M8, M12): Zeer gebruikelijk in de industriële automatisering. M12-connectoren zijn de standaard voor sensoren, actuatoren en veldbusnetwerken (bijv. Profinet, Ethernet/IP). Ze zijn vaak gecodeerd (A, B, C, D, X) voor verschillende protocollen.

• GX-serie: een populaire Japanse industriële standaard.

• Hybride connectoren: combineren elektrische, pneumatische (lucht), hydraulische (vloeistof) en glasvezelcontacten in één ronde behuizing, waardoor het systeemontwerp wordt vereenvoudigd.

Toepassingen in de automobielindustrie:

Hoewel ze niet zo gebruikelijk zijn als afgedichte bladvormige connectoren in de hoofdkabelboom, zijn ronde connectoren essentieel in de automobielindustrie voor zware omstandigheden:

• Sensoraansluitingen: Voor motor-, transmissie- en chassissensoren die aan de elementen zijn blootgesteld.

• Externe verlichting: aansluitingen voor koplampen, mistlampen en werklampen.

• Aansluitingen van de motorregeleenheid (ECU)

• Batterij- en hoogspanningsaansluitingen in sommige elektrische voertuigsystemen.

• On-Board Diagnostics (OBD-II)-poort
