FAKRA-connector: een korte introductie

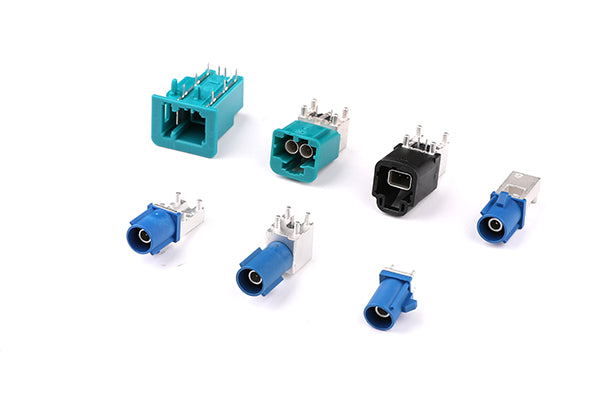

Een FAKRA-connector (vaak gestileerd als Fakra ) is een gestandaardiseerd, miniatuur coaxiaal connectorsysteem dat speciaal is ontwikkeld voor de auto-industrie. De naam "FAKRA" is een afkorting van de Duitse normcommissie "Fach Ausschuss Kra ftfahrzeuge " , wat zich vertaalt naar "Automotive Standards Committee". Het is de facto de wereldwijde standaard voor het verzenden van radiofrequentiesignalen (RF) in voertuigen.

Primair doel en belangrijkste toepassingen:

De primaire functie van een FAKRA-connector is het bieden van een betrouwbare, impedantie-aangepaste verbinding voor 50-ohm coaxkabels in de zware automobielindustrie. De belangrijkste toepassingen zijn onder andere:

• GPS-antennes (GNSS)

• Mobiele (4G LTE, 5G) antennes

• AM/FM-radioantennes

• Satellietradio (SDARS)-antennes (bijv. SiriusXM)

• Keyless Entry Systemen voor voertuigen

• Bandenspanningscontrolesystemen (TPMS)

• Geavanceerde bestuurdersassistentiesystemen (ADAS) die RF-signalen vereisen

Opvallende ontwerpkenmerken:

Het FAKRA-ontwerp omvat een aantal belangrijke kenmerken om de betrouwbaarheid te garanderen en fouten tijdens de montage te voorkomen:

1. Kleurcodering en codering: Dit is het meest herkenbare kenmerk. Elke connectorbehuizing heeft een specifieke kleur en een unieke mechanische codering (sleuven en ribbels) om verkeerde aansluiting te voorkomen . Het aansluiten van een blauwe GPS-connector op een groene mobiele poort is bijvoorbeeld fysiek onmogelijk. Dit is cruciaal om kostbare montagefouten op de productielijn te voorkomen.

2. Coderingssysteem: FAKRA-connectoren worden gedefinieerd door een combinatie van kleur en letter (bijv. A = blauw, B = wit, C = groen, D = geel, enz.). Dit creëert een universele taal voor ingenieurs en technici (bijv. "FAKRA C" voor een groene mobiele connector).

3. Duurzaamheid en afdichting: Ontworpen om te voldoen aan USCAR- en OEM-specifieke normen, zijn ze bestand tegen uitdagingen in de automobielsector, zoals trillingen, temperatuurschommelingen (-40 °C tot +85 °C+) en vocht. Veel versies zijn voorzien van geïntegreerde afdichtingen voor een IP67-waterdichtheid.

4. Push-Pull vergrendelingsmechanisme: De connector maakt gebruik van een eenvoudig en veilig push-to-connect en pull-to-lock mechanisme. Een hoorbare "klik" bevestigt een goede verbinding en zorgt ervoor dat de connector goed vastzit en trillingsbestendig is.

5. RF-prestaties: Standaard FAKRA-connectoren zijn doorgaans geschikt voor frequenties tot 6 GHz , waardoor ze geschikt zijn voor de meeste huidige toepassingen, waaronder 5G. Sommige gespecialiseerde versies kunnen hogere frequenties aan.

Evolutie en oplossingen van de volgende generatie:

Hoewel de klassieke FAKRA-connector extreem succesvol is, is hij relatief groot. Nu het aantal RF-systemen in auto's explosief is toegenomen (bijvoorbeeld meerdere 5G-antennes, V2X, meerdere GPS-systemen), is ruimte steeds schaarser geworden.

Dit heeft geleid tot de ontwikkeling van de volgende generatie connectoren die voldoen aan de FAKRA-elektrische standaard, maar in een kleiner formaat:

• FAKRA-Mini: Een compacte versie van de standaard FAKRA, die ongeveer 50% kleiner is, maar toch dezelfde kleurcoderings- en sleutelprincipes behoudt.

• H-MTD® (Hybrid Multi-Tap Data): Een geavanceerder systeem dat meerdere RF-lijnen (bijv. 2, 4 of 6 coaxiale contacten) combineert met extra stroom- en lagesnelheidsdatacontacten in één compacte connectorbehuizing. Dit is een belangrijke facilitator voor geïntegreerde "haaienvin"-antennemodules.
